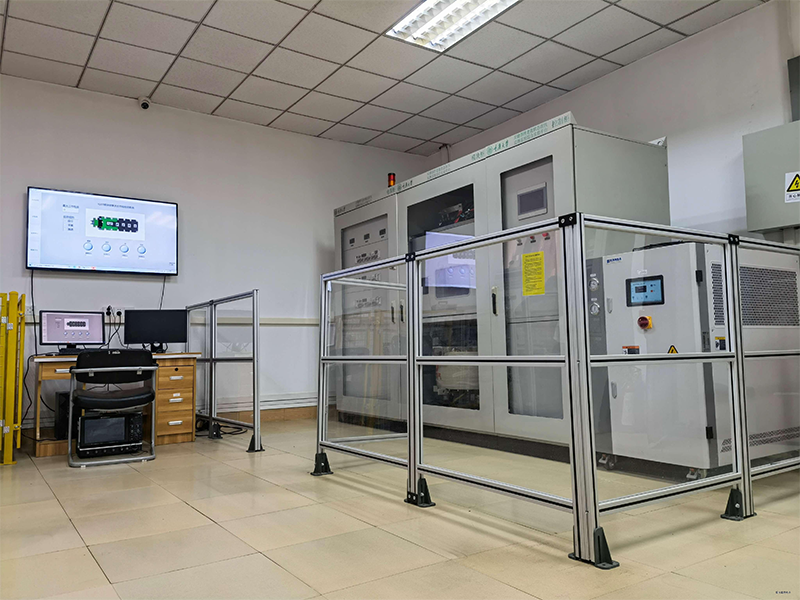

一个MMC子模块测试台，用于开展IGBT组件在MMC工况下的老化试验与状态监测、SM电容状态监测。

试验台主要包含：1套配电柜、1套DC0V～DC600V可调直流电源、1套测控设备、1套接线柜、1个700A电感负载、

1套水冷系统、1套温湿度环境模拟系统、1套H桥、1套辅助子模块、1套被试品工装。

试验台具有如下功能：

1) 直流电源在DC0V～DC600V范围内可调，电源最大输出功率12kW，提供整个测试系统的损耗功率，

直流电源能承受经常性的短路工况，充分考虑冗余设计，具备安全保护措施；

2) 水冷系统5kW,7oC去离子水43.3L/min，满足测试台散热要求；

3) 电感负载为单相电感负载（1mH,700A），满足试验负载要求；

4) 测控系统可控制试验操作、被试品工作状态，记录试验相关的电压、电流、温度等数据；

5) 试验区架设电缆线架，台位之间、操作台与试验区之间、负载区等安装透明有机防爆隔断等。
